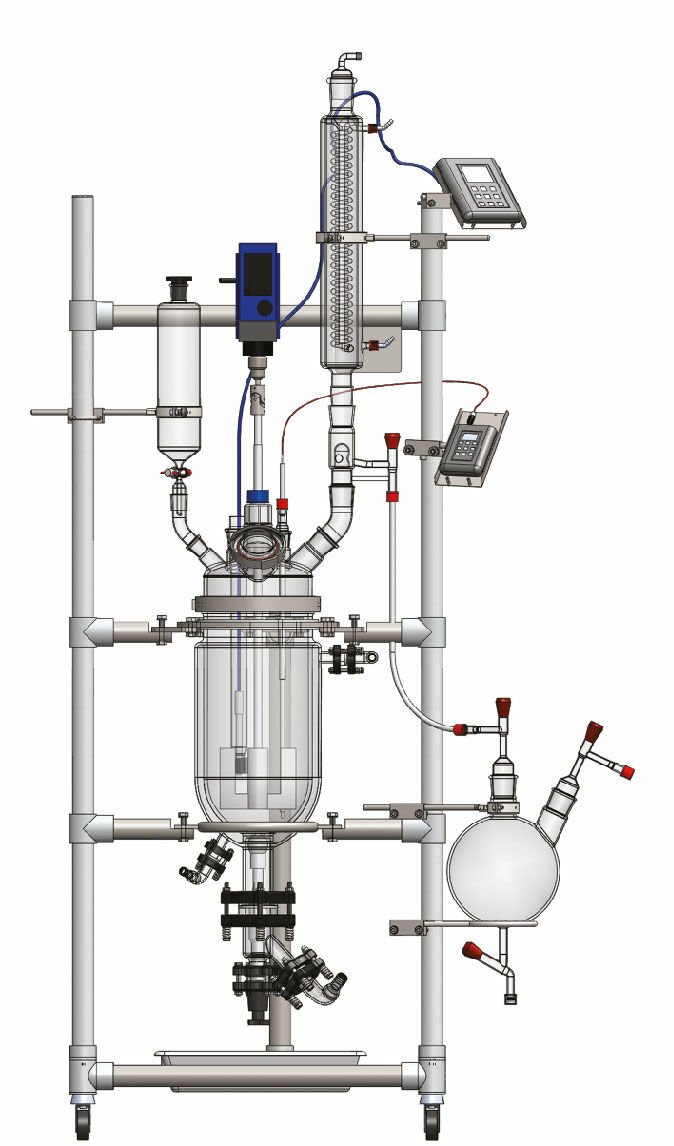

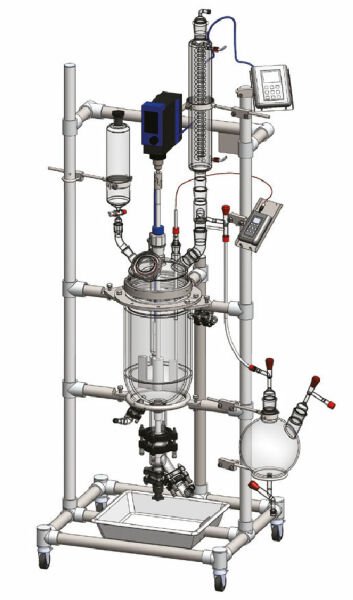

Ceketli Cam Reaktör Sistemi 30 LT

ÇALIŞMA ŞARTLARI

• Tasarım Sıcaklığı : -50 °C / 2000 °C
• Delta Sıcaklık : 80 °C
• Dizayn Basıncı : -1mbar / 0,5 barg
• Maksimum vakum: 5mbar Abs

REAKSİYON GRUBU

• DN300 Ceketli gemi;
• 10L, 20L ve 30L nominal kapasite;
• DN300 Cam kapak 7 boyunlu:

a) Karıştırma için DN25 Merkezi;
b) katı yükleme için kapaklı DN80;
c) Sıvı girişi için DN25;
d) buhar hattı için DN50;
e) DN40 kapalı ve ücretsiz (istek üzerine);
f) DN40 kapalı ve ücretsiz (istek üzerine);
g) DN40 kapalı ve ücretsiz (istek üzerine);

• AISI304 Karıştırma mili, PTFE kaplı;
• PTFE Karıştırma ankraj bıçağı;
• PTFE/cam mekanik salmastra - ATSA25/16;
• 25mm tahliye dip valfi, Gmp uyumlu.

GÜÇ KAYNAĞI:
ELEKTRİK MOTORU 140Watt, yakl. 230V veya
BASINÇLI HAVA MOTORU hava yıpranmış 260 l/dk 6bar'da

ULTRA GMP VANA

• Toplam güvenlik;
• Gmp/Pharma uyumlu;
• Valf, herhangi bir durgun sıvı bırakarak tamamen boşalır;
• Kompakt tasarım;
• Sıcaklık değişiklikleri sırasında sabit valf kapatma basıncı;
• Termal genleşmenin telafisi;
• Tasarım, deklanşör kafasının aşırı sıkılmasını önlemeye yardımcı olur.

Pt100 SICAKLIK PROBU

• Ürün sıcaklığı çok düşük sıvı seviyeleri ile de kontrol edilebilir;
• Prob, bir memeyi serbest bırakan tahliye vanasının içine yerleştirilir;
• Kapak üzerine yerleştirilen sensöre göre daha hızlı sıcaklık okuması;
• Katı süspansiyonlarla kaza sonucu darbeler nedeniyle cam sensörün kırılma riski yoktur;
• İstek üzerine pnömatik valf.

BOYUTLAR

• Reaktör boyutları: mm800x660x1890H
• Kutu boyutları (fümigasyonlu ahşap kutu) mm950x800x2200H
• AĞIRLIK: YAKLAŞIK 130 Kg

SERTİFİKALAR

• Alt valf için Gmp sertifikası;
• -Makine yönlendirici
• Kullanım kılavuzu
