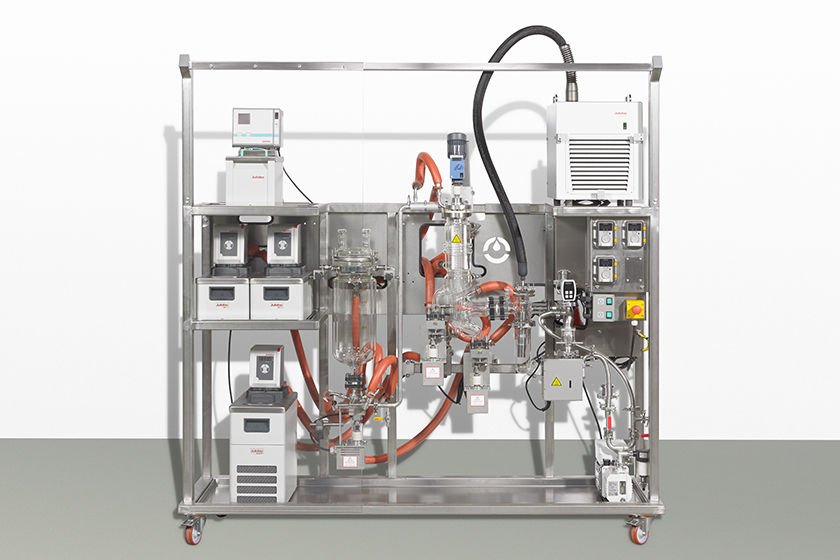

UIC-KDL10 Short Path Moleküler Distilasyon Sistemi
| Tip | Isıtma Yüzeyi | Besleme Hızı | Gerekli Ham Miktar |
| [m2] | [g/h] | [kg] | |
| Short Path Evaporatör | |||
| KDL10 | 0.10 | 1.000-4.000 | 5 kg |
Short Path Distilasyon
Çok düşük buharlaşma sıcaklığı ve kaynama koşulları altında kısa kalış süresi, ürünler üzerindeki termal yükü azaltır, bu da UIC Short path evaporatörünü etkili bir damıtma işlemi haline getirir.
Kısa mesafe sayesinde buharlaşan bileşen işlem sırasında hareket eder, kondenser doğrudan evaporatörün içinde olduğundan, Short Path evaporatöründeki çalışma basıncı yakl. 0,001mbar.
Bu vakum aralığında buharlaştırılacak bileşenlerin kaynama noktaları, Thin buharlaştırıcıya veya wiped film evaporatöre göre daha da düşürülebilir.
Kullanma ve Çalışma Şekli
Ayırma işleminin başlangıcında, damıtılacak karışım, silindirik evaporatörün iç duvarından aşağıya, bir sıvı film halinde, gravimetrik olarak boşaltma bölümüne akar. İçeride özel olarak geliştirilmiş bir silecek sistemi, sıvı filmin ince, çalkantılı ve eşit bir şekilde dağıtılmasını sağlar. Bu, iyi bir ısı ve kütle transferi sağlar, böylece düşük kaynama noktalı maddeler film yüzeyinden kolayca buharlaşır. Cihazda kalma süresinin çok kısa olması nedeniyle maddeler üzerindeki termal yük minimum düzeydedir.
Bu tasarımın özel bir özelliği, buharlaşan bileşenin yoğunlaştığı dahili olarak düzenlenmiş yoğunlaştırıcıdır. Buhar fazının kondansatöre gittiği "short path" yalnızca küçük bir basınç kaybına neden olur, böylece son derece düşük basınçlara ulaşılabilir.
Kapasite
- Kapasite: 0,1 kg/saat'ten birkaç ton/saat'e kadar
- Minimum çalışma basıncı: 0,001 mbar'a kadar
- Çalışma sıcaklığında maksimum viskozite: 20.000 mPas
- Ürünün kalma süresi: Kaynama koşullarında 1 dakikadan az
Özellikler
- Isı değişim yüzeyi: 0,05 m² ila 103m²
- Ekipman ve sistemler laboratuvar ve pilot ölçekte de mevcuttur
- Farklı silecek sistemleri mevcuttur
- ATEX'e, elektriksel olarak tehlikeli veya GMP kurallarına göre tasarım mümkündür
