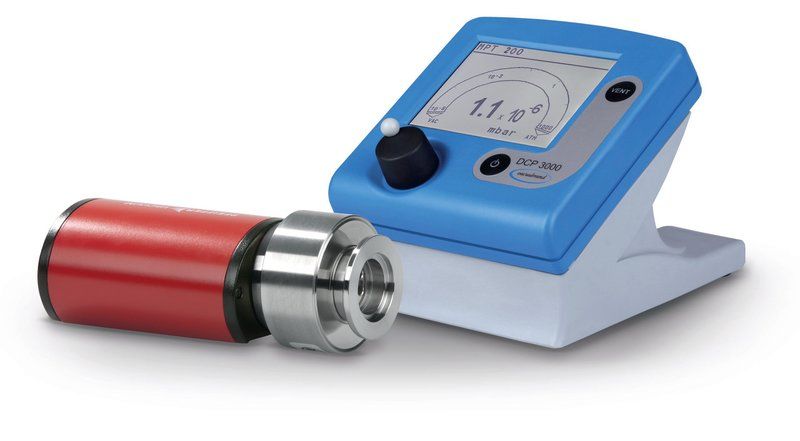

Vacuubrand DCP 3000 + MPT Vakum Görüntüleyici
Atmosferik basınçtan yüksek vakuma (5 x 10-9 mbar) kadar olan ölçümler için, kombine termal iletkenlik ve soğuk katot ölçüm tüpü (Pirani / Penning) MPT'ye sahip vakum ölçüm cihazı DCP 3000 mevcuttur. Lütfen alternatif ürünümüz olan VACUU · VIEW genişletilmiş olduğuna da dikkat edin.
TEKNİK ÖZELLİKLER
- Doğrudan sistem üzerinde ölçümler için harici vakum sensörlerini bağlamak için vakum ölçüm cihazı
- Referans sensörlerle bağıl basınç ölçümü (VSK 3000)
- 32000 ölçüm noktasına kadar veri kaydedici işlevi (RS 232C)
- Termal iletkenlik ve soğuk katot ölçüm ilkelerinin (Pirani / Penning) kombinasyonu aracılığıyla atmosferik basınçtan yüksek vakuma (5 x 10-9 mbar) kadar geniş ölçüm aralığı
Teknik Özellikler
Birim
DCP 3000+ MPT
Vakum sensörü
MPT 200
Vakum sensörünün kablo uzunluğu
m
2
Üst ölçüm sınırı
mbar / torr
1 x 10 3 / 7,5 x 10 2
Alt ölçüm sınırı
mbar / torr
5 x 10-9 / 3.7 x 10-9
Ölçüm prensibi
Birleşik termal iletkenlik (Pirani) / soğuk katot (Penning)
Ölçüm doğruluğu
1 x 10-8 - 2 x 10-3 mbar: + -% 25; 2 x 10 -3 -10 mbar + -% 10; 10 - 100 mbar: + -% 30; 100 - 1000 mbar: + -% 50
Ortam sıcaklığı aralığı (çalışma)
° C
10 - 40
Ortam sıcaklığı aralığı (saklama)
° C
-10 - 60
Maks. Alan sayısı ortam sıcaklığı sürekli çalışma / kısa süreler için
° C
40/80
Dış gövde malzemesi
İyi kimyasal dirence sahip sağlam plastik gövde
Koruma sınıfı
IP 20
Ön tarafın koruma sınıfı (ayrıca yerleşik versiyon)
IP 42
Maks. Alan sayısı VACUU · BUS ® için güç (24V DC)
4 A
Harici güç kaynağının kablo uzunluğu
m
2
